深圳市灵星芯微电子科技有限公司 Shenzhen Lingxing MicroelectronicsTechnology Co., Ltd. Tab: 835-12-B4 Number: CD4584-AX-LJ-D071EN

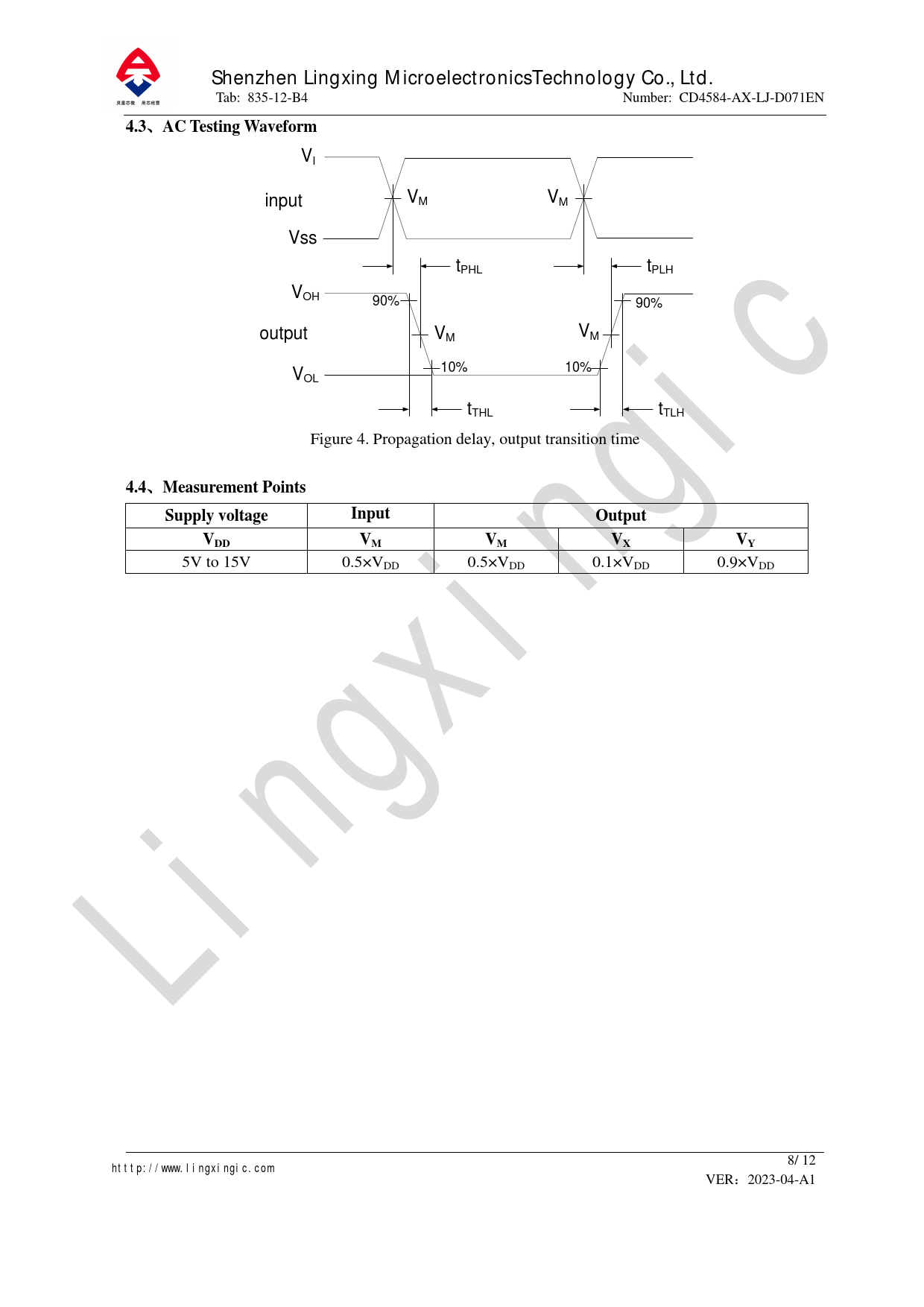

4.3
、
AC Testing Waveform
VI V input M VM Vss tPHL tPLH VOH 90% 90% output V V M M V 10% 10% OL tTHL tTLH Figure 4. Propagation delay, output transition time
4.4
、
Measurement Points Supply voltage Input Output VDD VM VM VX VY
5V to 15V 0.5×VDD 0.5×VDD 0.1×VDD 0.9×VDD Lingxingic 8/ 12 htttp://www.lingxingic.com VER：2023-04-A1
