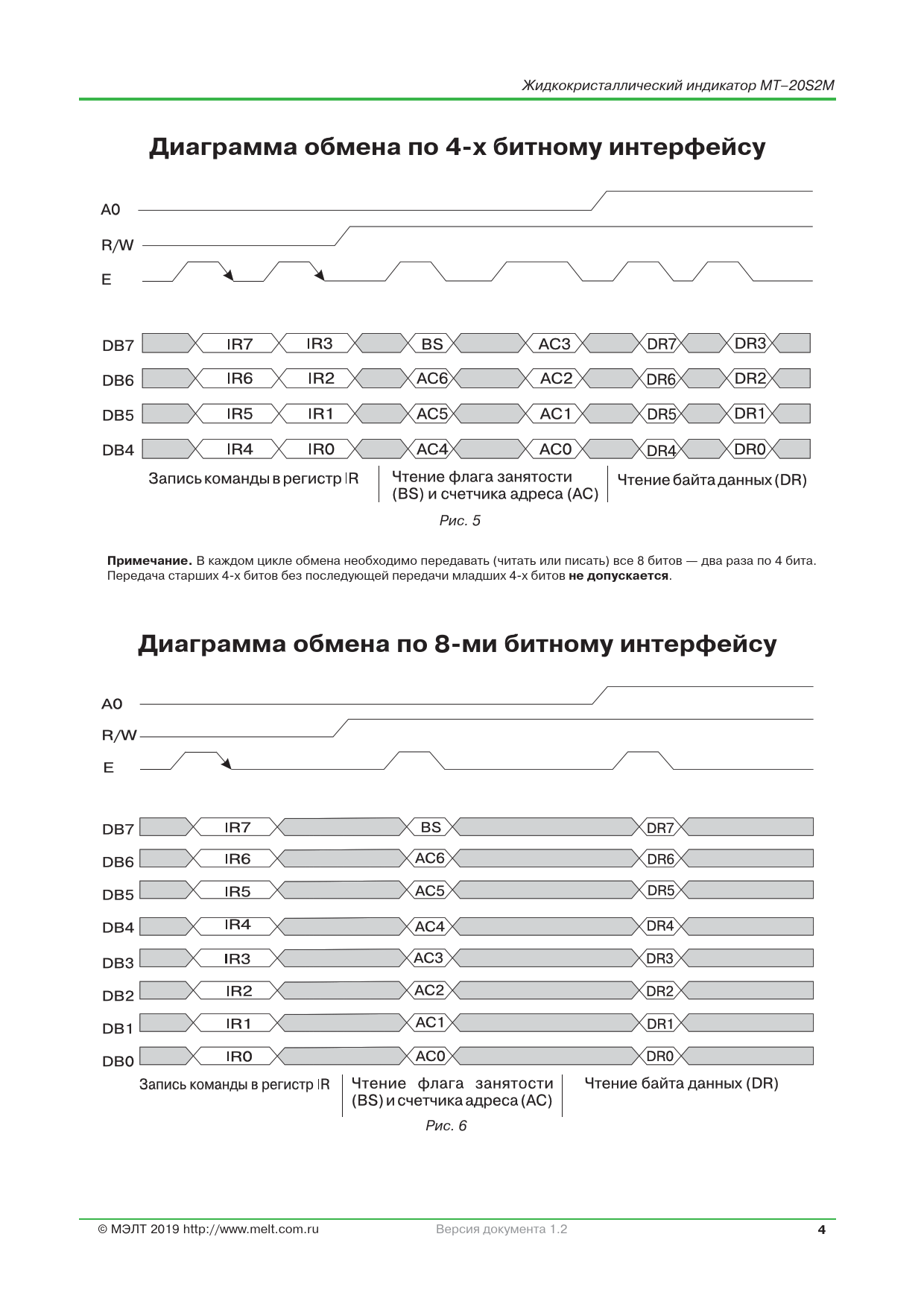

Жидкокристаллический индикатор MT–20S2M
Диаграмма обмена по 4х битному интерфейсу
Рис. 5
Примечание.
В каждом цикле обмена необходимо передавать (читать или писать) все 8 битов — два раза по 4 бита. Передача старших 4х битов без последующей передачи младших 4х битов
не допускается
.
Диаграмма обмена по 8ми битному интерфейсу
Рис. 6 © МЭЛТ 2019 http://www.melt.com.ru Версия документа 1.2
4
Диаграмма обмена по 4х битному интерфейсу
Рис. 5
Примечание.
В каждом цикле обмена необходимо передавать (читать или писать) все 8 битов — два раза по 4 бита. Передача старших 4х битов без последующей передачи младших 4х битов
не допускается
.
Диаграмма обмена по 8ми битному интерфейсу
Рис. 6 © МЭЛТ 2019 http://www.melt.com.ru Версия документа 1.2
4
