Datasheet ME01FA20 (Kyocera AVX)
| 制造商 | Kyocera AVX |
| 描述 | Fast Recovery Diode |
| 页数 / 页 | 6 / 1 — Fast Recovery Diode ME01FA20 SMA_FL. ■ 特徴 / Features ■ アプリケーション / … |
| 文件格式/大小 | PDF / 695 Kb |
| 文件语言 | 英语 |
Fast Recovery Diode ME01FA20 SMA_FL. ■ 特徴 / Features ■ アプリケーション / Applications ・ ⾼速trr. Fast recovery time ・ DC/DCコンバータ
该数据表的模型线
文件文字版本

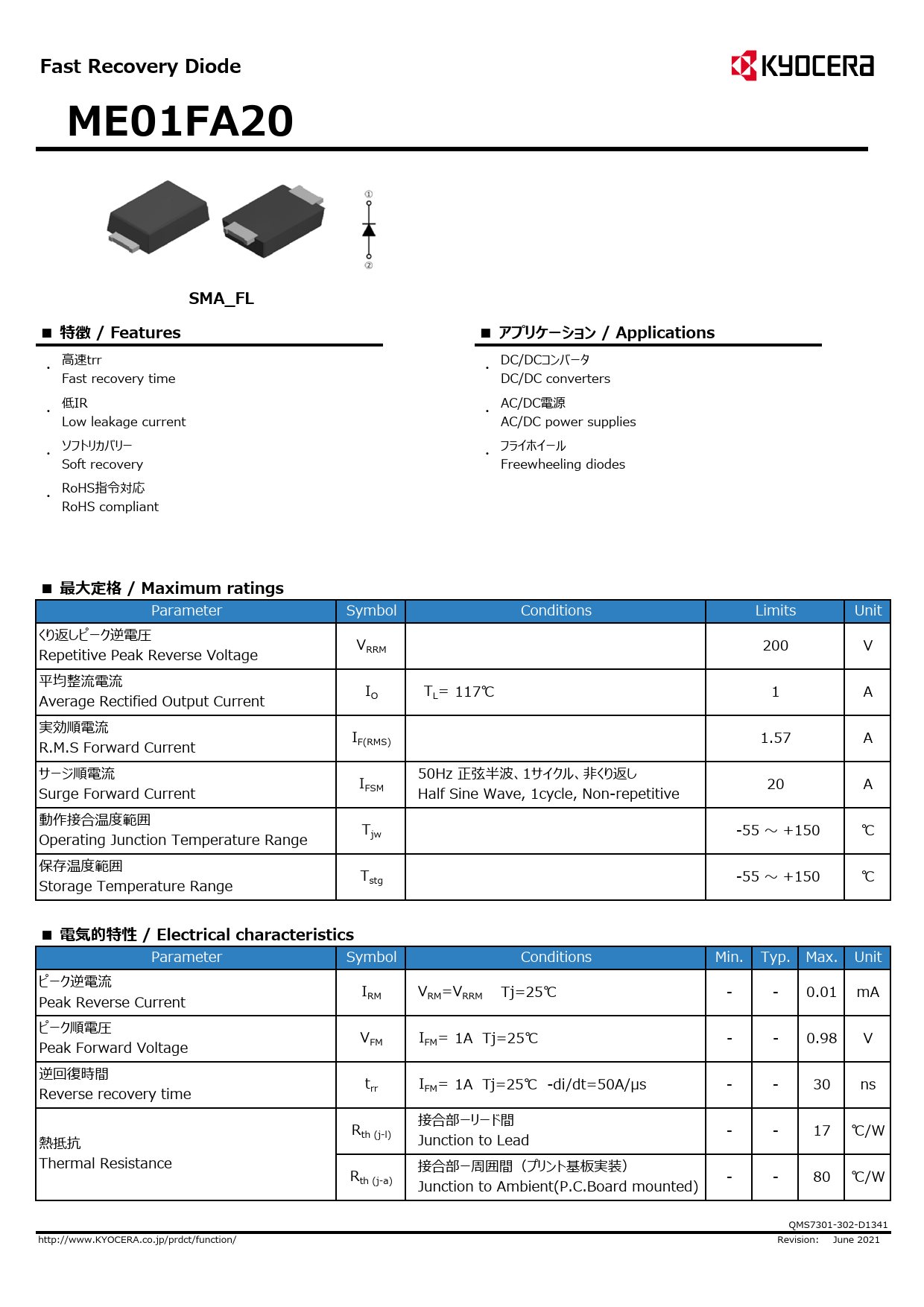

Fast Recovery Diode ME01FA20 SMA_FL
■ 特徴 / Features ■ アプリケーション / Applications ・ ⾼速trr
Fast recovery time ・ DC/DCコンバータ
DC/DC converters ・ 低IR
Low leakage current ・ AC/DC電源
AC/DC power supplies ・ ソフトリカバリー
Soft recovery ・ フライホイール
Freewheeling diodes ・ RoHS指令対応
RoHS compliant ■ 最⼤定格 / Maximum ratings
Parameter Symbol くり返しピーク逆電圧
Repetitive Peak Reverse Voltage VRRM 平均整流電流
Average Rectified Output Current IO Conditions TL= 117℃ Limits Unit 200 V 1 A 1.57 A 20 A 実効順電流
R.M.S Forward Current IF(RMS) サージ順電流
Surge Forward Current IFSM 動作接合温度範囲
Operating Junction Temperature Range Tjw -55 〜 +150 ℃ 保存温度範囲
Storage Temperature Range Tstg -55 〜 +150 ℃ 50Hz 正弦半波、1サイクル、⾮くり返し
Half Sine Wave, 1cycle, Non-repetitive ■ 電気的特性 / Electrical characteristics
Parameter Symbol Conditions Min. Typ. Max. Unit -0.01 mA IFM= 1A Tj=25℃ -0.98 V IFM= 1A Tj=25℃ -di/dt=50A/μs -30 ns Rth (j-l) 接合部ーリード間
Junction to Lead -17 ℃/W Rth (j-a) 接合部ー周囲間（プリント基板実装）
Junction to Ambient(P.C.Board mounted) -80 ℃/W ピーク逆電流
Peak Reverse Current IRM VRM=VRRM ピーク順電圧
Peak Forward Voltage VFM 逆回復時間
Reverse recovery time trr 熱抵抗
Thermal Resistance Tj=25℃ QMS7301-302-D1341
http://www.KYOCERA.co.jp/prdct/function/ Revision: June 2021
■ 特徴 / Features ■ アプリケーション / Applications ・ ⾼速trr
Fast recovery time ・ DC/DCコンバータ
DC/DC converters ・ 低IR
Low leakage current ・ AC/DC電源
AC/DC power supplies ・ ソフトリカバリー
Soft recovery ・ フライホイール
Freewheeling diodes ・ RoHS指令対応
RoHS compliant ■ 最⼤定格 / Maximum ratings
Parameter Symbol くり返しピーク逆電圧
Repetitive Peak Reverse Voltage VRRM 平均整流電流
Average Rectified Output Current IO Conditions TL= 117℃ Limits Unit 200 V 1 A 1.57 A 20 A 実効順電流
R.M.S Forward Current IF(RMS) サージ順電流
Surge Forward Current IFSM 動作接合温度範囲
Operating Junction Temperature Range Tjw -55 〜 +150 ℃ 保存温度範囲
Storage Temperature Range Tstg -55 〜 +150 ℃ 50Hz 正弦半波、1サイクル、⾮くり返し
Half Sine Wave, 1cycle, Non-repetitive ■ 電気的特性 / Electrical characteristics
Parameter Symbol Conditions Min. Typ. Max. Unit -0.01 mA IFM= 1A Tj=25℃ -0.98 V IFM= 1A Tj=25℃ -di/dt=50A/μs -30 ns Rth (j-l) 接合部ーリード間
Junction to Lead -17 ℃/W Rth (j-a) 接合部ー周囲間（プリント基板実装）
Junction to Ambient(P.C.Board mounted) -80 ℃/W ピーク逆電流
Peak Reverse Current IRM VRM=VRRM ピーク順電圧
Peak Forward Voltage VFM 逆回復時間
Reverse recovery time trr 熱抵抗
Thermal Resistance Tj=25℃ QMS7301-302-D1341
http://www.KYOCERA.co.jp/prdct/function/ Revision: June 2021
