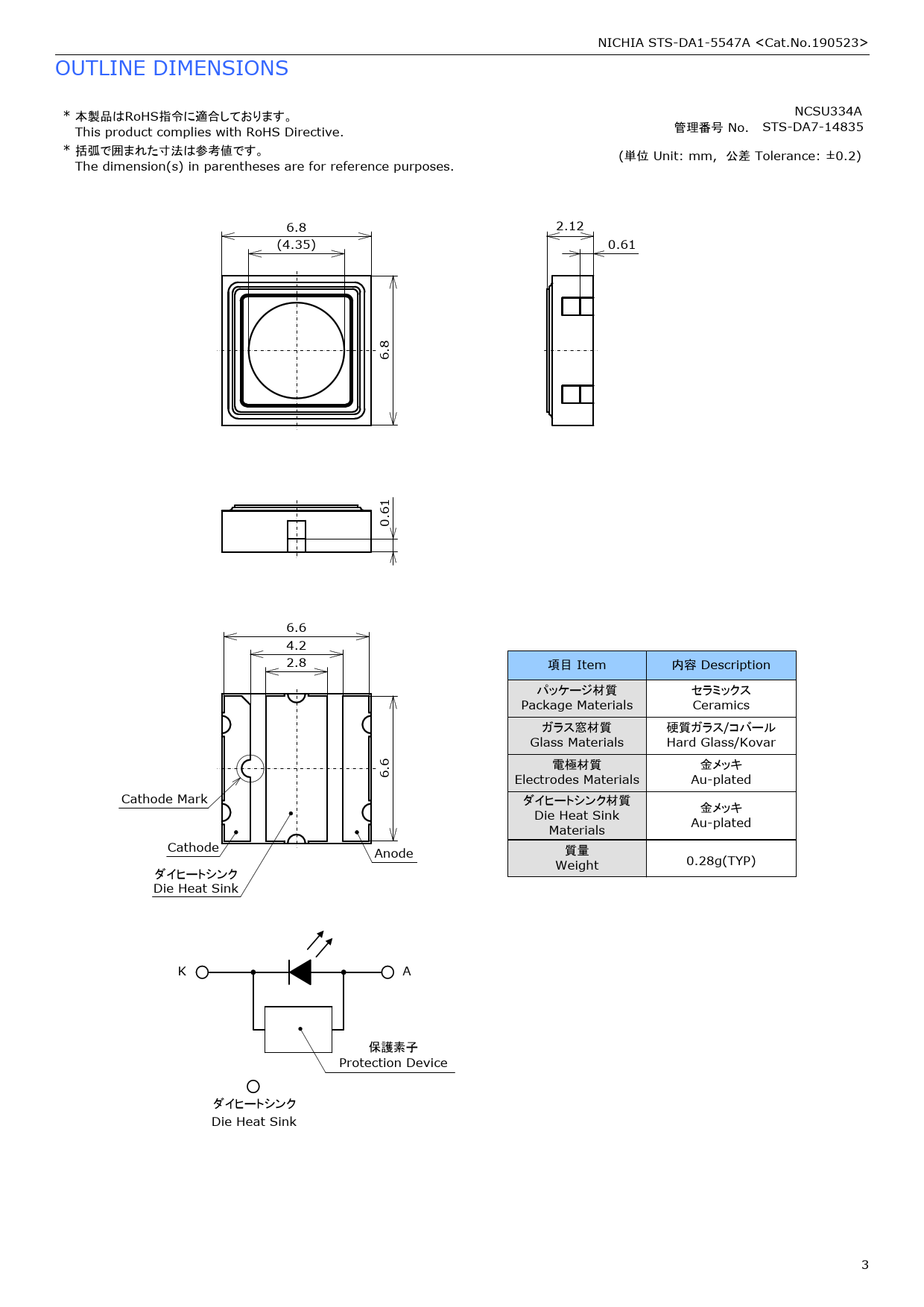

NICHIA STS-DA1-5547A OUTLINE DIMENSIONS
* 本製品はRoHS指令に適合しております。
This product complies with RoHS Directive.
* 括弧で囲まれた寸法は参考値です。
The dimension(s) in parentheses are for reference purposes. 管理番号 No. NCSU334A
STS-DA7-14835 (単位 Unit:±0.2)
mm)
(単位 Unit: mm, 公差 Tolerance: 2.12 6.8
(4.35) 0.61 6.8 0.61 6.6 6.6
4.2
2.8 Cathode Mark Cathode Anode ダイヒートシンク
Die Heat Sink K 項目 Item 内容 Description パッケージ材質
Package Materials セラミックス
Ceramics ガラス窓材質
Glass Materials 硬質ガラス/コバール
Hard Glass/Kovar 電極材質
Electrodes Materials 金メッキ
Au-plated ダイヒートシンク材質
Die Heat Sink
Materials 金メッキ
Au-plated 質量
Weight 0.28g(TYP) A 保護素子
Protection Device
ダイヒートシンク
Die Heat Sink 3
